| 酸化鉄リチウムイオンニ次電池の概要 └電池の特徴 └電池の特徴 └電池の安全性 └特許関連 |
 |
 |
| ①過充電や内部短絡による発熱で正極リチウムイオンと酸素が離脱する。
②リチウムイオンが過剰に離脱したことによって、電解液や正極材料の結晶構造の崩壊が始まる。 ③結晶構造の崩壊により、熱暴走しやすい状態になる。 ④熱暴走による加熱で正極が高温になり、酸素離脱現象が促進される。 ⑤酸素離脱現象の促進により大量の酸素が電池内部に蓄積する。 ⑥蓄積した酸素と異常な電池温度により発火・爆発する。 |
 |
 |
|
①鉄と酸素の結合（Fe-P-O）が強固なので過充電や内部短絡による酸素の離脱がない。 ②酸素が離脱しないので、電解液や正極材料の結晶構造が崩壊しにくい。 ③結晶構造が崩壊しにくいため、熱暴走が起こりづらい。 ④電池内部に酸素が蓄積しないため、発火・爆発が起きない。 |
 |

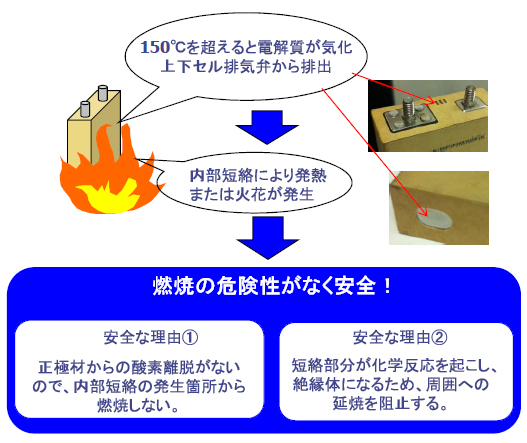

| 火災などの外部要因においても酸化鉄リチウムイオン電池は安全です。 | |
 |
|
 |
| 自社の正極材料に適したBMS技術（特許取得済）で「バッテリーの安全性」「充放電効率」「バッテリーサイクル寿命」が飛躍的に向上しました。 |
| クライアントの入札案件に高い他社競争力を持ったバッテリーをご提案できます。 |
| ◆ダイナミック・バッテリー・マネジメントシステムの主な特徴 |
| １．長サイクル寿命な電池パックを最大限に保全 |
| ２．電池パックの容量を向上する効果 |
| ３．電池セル生産非均一性問題の緩和 |
| ４．劣化した電池セルのスピーディな検出と特定によるスムーズな保守メンテナンス |
| ５．各電池セル間バランスの自動的な調整 |
| ６．各電池パック間バランスの自動的な制御 |
| ７．並列、直列セル数をフレキシブルに設計することが可能 |
| ８．各セルに独立した電圧、容量検出監視、保護管理を実行 |
| ９．シンプルな構造による少ない部材構成での確実な電池バランスや保護が可能 |
| １０．コンパクトなBMS機構による故障頻度の低減効果 |
| １１．外部結線が少ないためＥＭＩ問題が起きにくい設計 |
| １２．パック内の電池セルを交換してもセルバランスを維持することが可能 |
| １３．セル容量性能のバラツキがあってもバランスを維持することが可能 |
| １４．たくさんの電池パックを直列した管理が可能（12V～380V） |
| １５．直並列数の多い大容量バッテリーシステムの寿命を大幅に延ばすことが可能 |
| １６．リーズナブルな高信頼性BMSによる差別化で他社に負けない高い競争力を提供 |
| ◆ダイナミック・バッテリー・マネジメントシステムの主な機能 |
| １．マスター/スレーブ電圧監視機能 （特許出願済） |
|
| 従来のバッテリーは各電池セルの電圧監視を順次行う「スキャン方式」ですが、本製品には独自開発した「マスター/スレーブ監視方式」を採用しています。 |
| 本方式は“スレーブICコントローラー”が各直列セルチャンネルの電圧情報を常に把握しています。 |
| 異常を検出した場合、瞬時に“スレーブICコントローラー”が“マスターICコントローラー”に報告を行います。 |
| ２．スマートバランサー機能 （特許出願済） |
|
| 充放電中または充電完了後、単セルの電圧異常を検出したとき、“マスターICコントローラー”は「スマートバランサー」を起動します。 |
| これにより各セル電圧は自動的に安全範囲内に収まり均一に調整されます。 |
| ３．過充電/過放電 保護回路機能 |
|
| 充放電中に電池セルがある一定の電圧 （ 充電中に電圧が4V以上 / 放電中に電圧が2V以下 ） に達したとき、または突発的な電圧異常を検出したとき、リレーが回路を遮断して過充放電を防止します。 |
| ◆電池セルをトータルに保全管理 |
| １．電池セル過充電保護 ２．電池セル過放電保護 ３．電池セル表面温度管理 ４．電池パック電圧監視保護 ５．電池容量（SOC）検出表示 |
| ◆BMS性能比較表 |
|
特 徴
|
ＣＡＥＣ社ＤＢＭＳ
パッシブ式ダイナミックバランシング |
従来のパッシブ式BMS
|
従来のアクティブ式BMS
|
|
|
バランシング方式
|
パッシブ式電圧区間
ダイナミックバランシング |
パッシブ式一定電圧制御
|
アクティブ式一定電圧制御
|
|
|
酸化鉄ＬＩＢ適用性
|
最適
|
良くない
|
良くない
|
|
|
バランス調整時間
|
短い
|
普通
|
長い
|
|
|
充電回路安定度
|
良い
|
可
|
低い
|
|
|
回路及び配線
|
単純
|
複雑
|
とても複雑
|
|
|
ＥＭＩ 対策
|
簡単
|
普通
|
難しい
|
|
|
セル性能保全性
|
良い
|
可
|
低い
|
|
|
コスト
|
低い
|
高い
|
とても高い
|
|
|
回路消費電力
|
低い
|
普通
|
多い
|
|
|
制御可能直並列数
|
無制限
|
少ない
|
少ない
|
|
 |
|
