| 『 FECORAGE B-S シリーズ 』 はバッテリーチャージャー内蔵の「正弦波インバーター」です。 *バッテリーは別売りです。 ご利用目的に合わせて選べる豊富なラインナップは、ローコストな「蓄電システム」や「電源バックアップシステム」を構築できます。 |
|
|
|
|

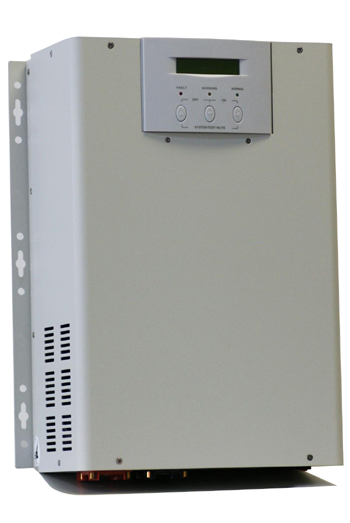

上部パネル |
 コントロールパネル |
|
 下部（蓄電池接続端子、100/200V 入出力端子盤、 赤ﾎﾞﾀﾝ = ﾌﾞﾚｰｶｰ） 太陽光ﾊﾟﾈﾙ/ｾﾞﾈﾚｰﾀｰ接続（ｵﾌﾟｼｮﾝ） |
|
|
|
 |
| ◆ エコで安全な高性能酸化鉄リチウム電池（５年以上交換不要、メンテナンスフリー） |
| ◆ 蓄電池の追加により最小960Ｗｈ 〜 最大19,200Ｗｈまでの長時間運転システム |
| （バックアップ時間はご要望に応じ連続運転 １〜２４時間運転が可能） |
| ・ 一般住宅、オフィス、事業所、商業店舗用 |
| ・ コンピュータ、生産設備、移動用機器の長時間運転用電源（バックアップ電源用） |
| ・ 太陽光発電の蓄電池として併用（夜間電力、発電時の蓄電用） |
| ◆ 目的に合わせてモデルを選んでバッテリーを増設できます。 |
 |
| ◆ ライン・インタラクティブ方式で、停電時瞬時にバッテリーからの給電が可能（UPS機能） |
| ◆ 正弦波AC出力 |
| ◆ AVR機能 |
| ◆ 多重マイクロプロセッサ搭載 |
| ◆ 脱着可能LCDパネル付 |
| ◆ ソーラーチャージャーコントローラー搭載 |
| ◆ 鉛バッテリーまたは酸化鉄リチウムイオンバッテリーをご利用いただけます。弊社では酸化鉄リチウムイオンバッテリーを推奨いたします。 |
| バッテリーは別売になります |
| ◆ コールドスタート機能付きで、電気のない所でもバッテリーから給電可能 |
| ◆ B-S800-12 / B-S1600-24 / B-S2400-24 |
|
製品名
|
B-S800-12
|
B-S1600-24
|
B-S2400-24
|
|
|
DC入力
|
12V（10.0-16.0VDC)
|
24V(20.0-32.0VDC)
|
24V(20.0-32.0VDC)
|
|
|
常時出力電力量（最大）
|
800W（1600W）
|
1600W(3200W)
|
2400W(4800W)
|
|
|
出力波形
|
正弦波
|
|||
|
入出力電圧(発注時選択）
|
100V / 200V
|
|||
|
インバーター運転切替時間
|
< 4ms
|
|||
|
過負荷保護機能（ブレーカー）
|
シャットダウン
|
|||
|
バイパス機能
|
有り
|
|||
|
充電機能
|
20A max
|
|||
|
蓄電池容量（オプション、外付け）
（サンプル事例） Wh = Ah x DC Volt |
80〜160Ah
960〜1,920Wh |
80〜160Ah
1,920〜3,840Wh |
80〜160Ah
1,920〜3,840Wh |
|
|
バックアップ時間=分（サンプル容量）
|
61〜122 分(800W)
|
61〜122 分(1600W)
|
40〜81 分(2400W)
|
|
|
充電時間(max) ＊目安
|
4 〜 8 h
|
|||
|
ソーラーチャージャー
コントローラー |
○
|
|||
|
適合する太陽光
パネルの仕様 |
最大動作電圧
（Vpm） |
25.0V
|
50.0V
|
|
|
電流範囲
（Ipm） |
< 50A
|
|||
|
プロテクション
・オーバーロード ・ローバッテリー ・インバーター故障 |
アラーム表示、警報
（温度上限55℃±5℃） |
|||
|
稼働時温度条件（室内）
|
0℃〜40℃
|
|||
|
寸法：配電盤タイプ （HxWxD) 重量
|
400x298x150mm 14.8kg
|
450x298x190mm 23kg
|
450x298x190mm 24.2kg
|
|
|
推奨バッテリー（型番）
|
||||
| ◆ B-S4000-24 / B-S6000-48 / B-S8000-48 |
|
蓄電池運転システム
|
B-S4000-24
|
B-S6000-48
|
B-S8000-48
|
|
|
DC入力
|
24V（20.0-32.0VDC)
|
48V(40.0-64.0VDC)
|
48V(40.0-64.0VDC)
|
|
|
常時出力電力量（最大）
|
4000W（8000W）
|
6000W(12000W)
|
8000W(16000W)
|
|
|
出力波形
|
正弦波
|
|||
|
入出力電圧(発注時選択）
|
100V / 200V
|
|||
|
インバーター運転切替時間
|
< 4ms
|
|||
|
過負荷保護機能（ブレーカー）
|
シャットダウン
|
|||
|
バイパス機能
|
有り
|
|||
|
充電機能
|
40A max
|
|||
|
蓄電池容量（オプション、外付け）
（サンプル事例） Wh = Ah x DC Volt |
160〜400Ah
3,840〜9,600Wh |
160〜400Ah
7,680〜19,200Wh |
160〜400Ah
7,680〜19,200Wh |
|
|
バックアップ時間=分（サンプル容量）
|
48〜122 分(4000W)
|
65〜163 分(6000W)
|
48〜122 分(8000W)
|
|
|
充電時間(max) ＊目安
|
4〜 10 h
|
|||
|
ソーラーチャージャー
コントローラー |
○
|
|||
|
適合する太陽光
パネルの仕様 |
最大動作電圧
（Vpm） |
50.0V
|
100.0V
|
|
|
電流範囲
（Ipm） |
< 50A
|
|||
|
プロテクション
・オーバーロード ・ローバッテリー ・インバーター故障 |
アラーム表示、警報
（温度上限55℃±5℃） |
|||
|
稼働時温度条件（室内）
|
0℃〜40℃
|
|||
|
寸法：配電盤タイプ （HxWxD) 重量
|
600x415x260mm 49.2kg
|
600x415x260mm 51.4kg
|
600x415x260mm 53.6kg
|
|
|
推奨バッテリー（型番）
|
||||
 |

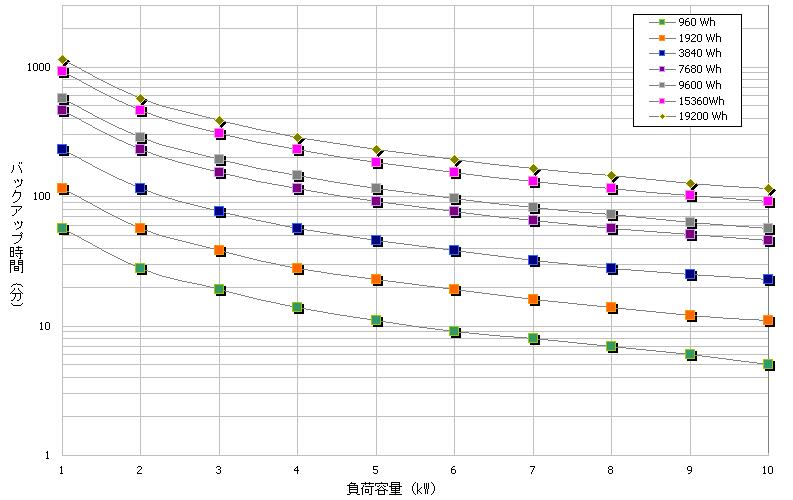

| 負荷容量に対する各バッテリー容量のバックアップ時間です。 |
 |
 |
|
| お客様のご用途に合わせて代理店を紹介させて頂きます。 お気軽にお問い合わせください。 |
